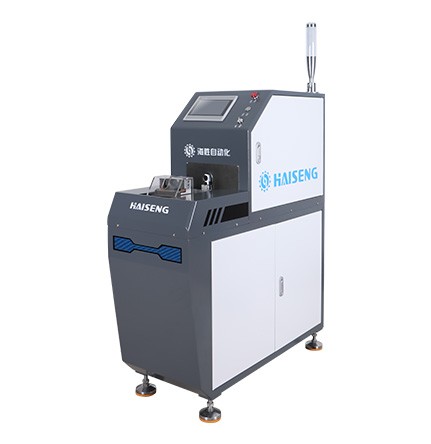

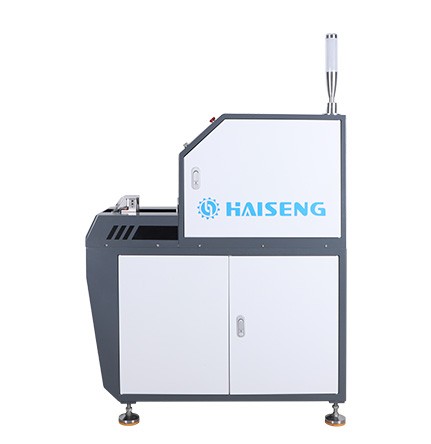

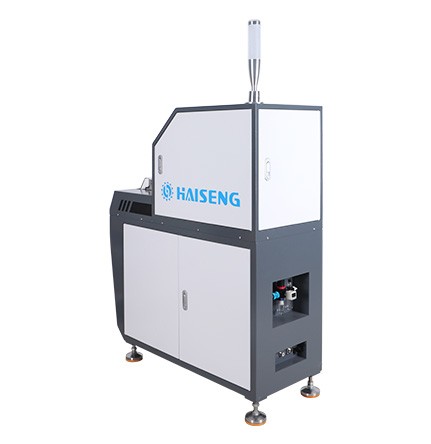

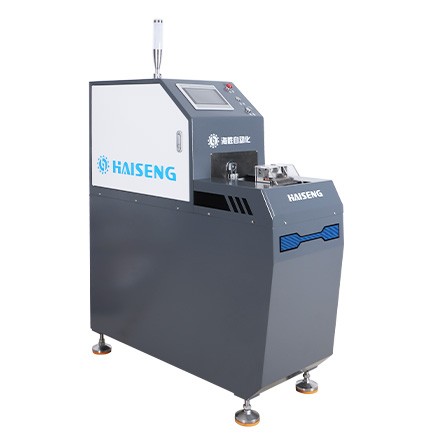

本機采用伺服驅動控制，混合驅動；觸摸屏顯示操作一體。本設備專為汽車新能源行業量身訂做的切屏蔽、翻屏蔽設備，旋壓方式切屏蔽、精度高，針對新能源配置線，充電樁和充電槍等其他線材加工，是我司自主研發的線束加工設備之一。人性化的設計、操作簡單、精度高、高品質、穩定性高，產品適用于120平方以下電纜線、新能源線的加工。
功能特點
伺服驅動送線，精度高穩定性高效率高；
一鍵式自動夾料，夾緊力、夾點位置自由控制；
不損傷內絕緣皮、效率快、精度高；
集中收集切翻廢料；

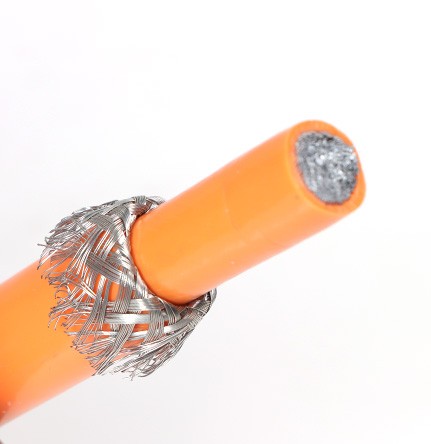

切屏蔽，翻屏蔽一體工位設計；
自動適應切翻角度、切屏蔽壓力可控；
設備名稱 | 屏蔽網自動切翻機 |
設備型號 | HS-QF120 |
功 能 | 切屏蔽/翻屏蔽 |
外形尺寸 | 390*1000*1200mm(不含三色燈) |
重 量 | 約65KG |
| 壓接電壓 | AC220V/50HZ |
電機功率 | 1500 W |
進 線 數 | 單線 |
特 點 | 操作簡單、適應不同線材規格 |
工作效率 | 12S/周期 |
切屏蔽長度 | 150mm |
翻屏蔽長度 | 5-20mm（其他長度可定制） |
線材長度 | 100mm---99999mm |
適用線材 | 6-25mm(線材外徑) 加工范圍 6-120mm2 導管直徑根據線材定制 |
顯示方式 | 7 寸觸摸屏 |
切割公差 | ±0.01*L (L 切割長度) |
驅動方式 | 伺服電機 |
速度調節 | 1-99（1 最慢 99 最快） |
工作氣壓 | 0.6-0.8Mpa |
