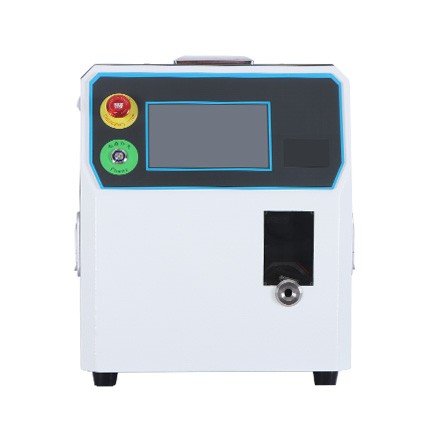

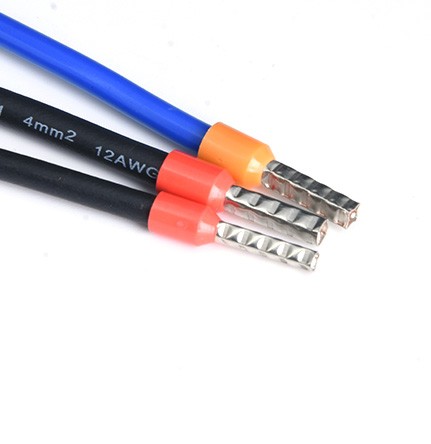

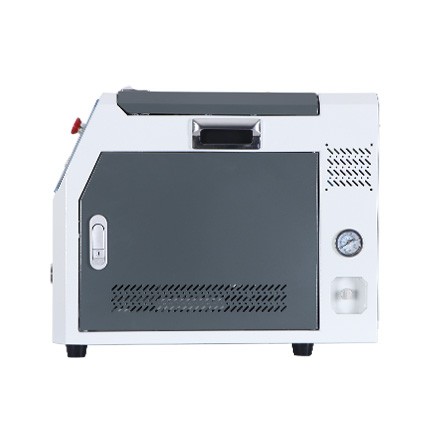

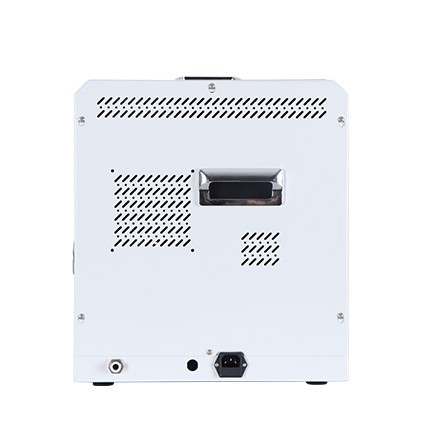

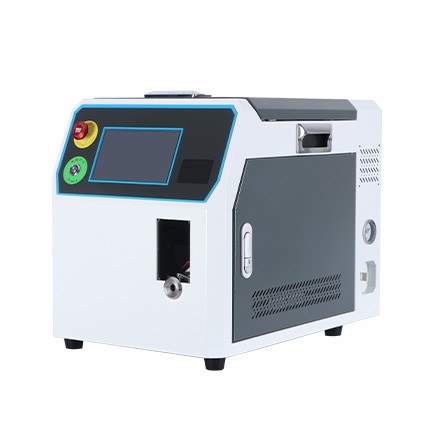

本機型專為單粒的管型端子而設計，是一款操作簡單、高效、性價比高、高質量的半自動預絕緣管型端子 伺服壓接機。實現一體化，振動盤供料、電動夾線、電動剝皮、電動扭線、穿端子、伺服壓接；觸摸屏操作、 電動調整穿入距離、設定參數保存，可直接調用。適用于0.5-16mm2的線束加工；整機封閉式外觀，端子由送 料倉供料，自動觸發啟動，剝皮、扭線、穿端子、壓接等一體化作業，方便快捷，無需更換端子壓接模具
功能特點：
HMI 界面操作；
生產效率高的優點；
整體封閉式外觀設計；
自動觸發或（可加裝腳踏開關）啟動，快捷方便；
氣動、電動相配合多樣化；
機器動作靈活性強，安全操作；
機械機構緊湊且無需要更換模具
設備名稱 | 管型端子剝皮壓接機 |
設備型號 | HS-16PDL+T |
功 能 | 壓接管型預絕緣端子 |
特 點 | 噪聲小、精度高、操作簡單、人機交互友好 |
外形尺寸 | 360*520*425mm |
重 量 | 約62kg |
電 源 | AC220V 50Hz 10A |
功 率 | 1500W |
扭線功能 | 支持 |
氣 源 | 0.5-0.6Mpa 穩定清潔干燥氣源，接入氣源要保持不低于 0.6 Mpa |
線號規格 | 適合 BVR 線 0.5-16 平方 |
壓接形狀 | 正形四邊形壓接，伺服電機壓接，壓接高度大小隨意可調 壓接形狀可定制專用壓接模 |
檢測項目 | 端子有無檢測、等各種運行檢測 |
剝皮穿入 | 剝皮長度6-30mm，穿入膠殼位置電機調節可控制，解放原來的機械限位調出入 |
剝皮方式 | 旋轉剝皮、平行剝皮、旋轉扭線、方向可正轉和反轉 |
扭線長度 | 6-30mm |
更換產品 | 人工更換相關治具和調整振動盤、選用原有參數，控制記憶參數調用 |
端子規格 | 0.3(定制)0.5至16平方；端子絕緣體長度11mm以內、導體長度20mm以內 |
生產效率 | 約 3.2s/單粒端子，具體有可能因線材有所變化（視為機器單次運行周期），人工操作時約 4s/單粒端子（根據線材而定）更換產品 人工更換相關治具和調整振動盤、選用原有參數，控制記憶參數調用 |
