本產線采用全新一代匯川伺服電機和匯川PLC控制系統，精度高、外形美觀。采用觸摸屏輸入，直觀的了解及設定工作參數，操作簡單，設置方便簡單。倍速鏈循環線運輸，每個工站都帶有RFID功能實現與工件綁定及追溯。供料方式整線采用振盤上料、擺盤不停機上料。組裝采用多軸機器臂，并有CCD相機外觀檢查及防呆，自動定長裁切、套管激光打標、自動穿線號管、自動熱縮號管、自動剝內皮、自動壓接端子、自動裁切信號并線、自動超聲波焊接。同時具備MES數據上傳功能實現數據追溯，三級權限分級管理，低噪音、低能耗、無污染。
功能特點：
1.RFID功能實現與工件綁定及追溯；
2.可儲存過往生產數據，實現品質管理追蹤；
3.可根據產品建立配方數據庫，料號切換方便快捷；
4.可快速切換多種不同產品；
可連接局域網對接EMS系統。
| 設備名稱 | 交流槍雙頭加工設備 |
| 規格型號 | HS-J21 |
| 外觀尺寸 | 7300*1850*2200mm |
| 整機重量 | 約8T |
| 工作電壓 | 三相五線380V 50Hz |
| 功 率 | 45KW |
| 進 氣 | 05-0.7MPa |
| 操作方式 | 自動 |

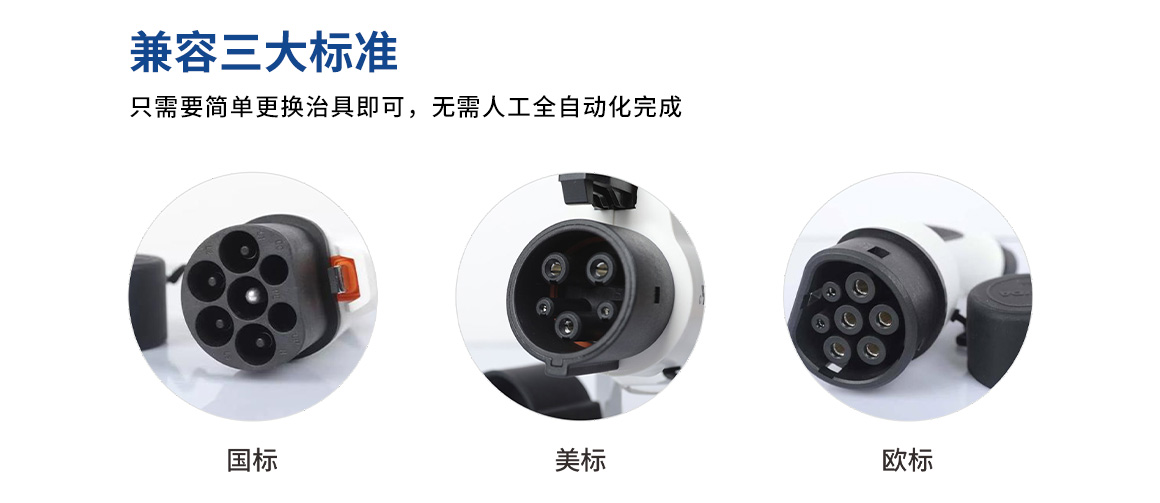

| 適應生產產品 | 充電槍 |
| 生產效率 | ≦35s/pcs |

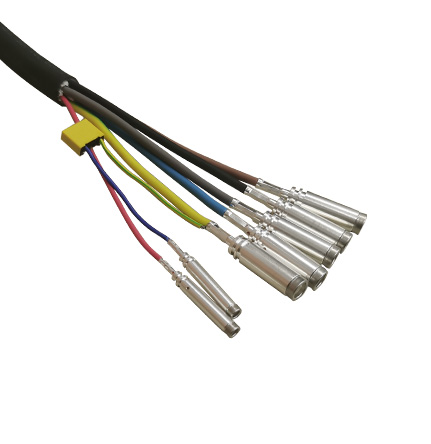

| 加工線徑范圍 | 滿足多芯線束2.5-6mm2加工需求（銅、鋁線） |
| 線纜長度 | 1360mm-10000mm |

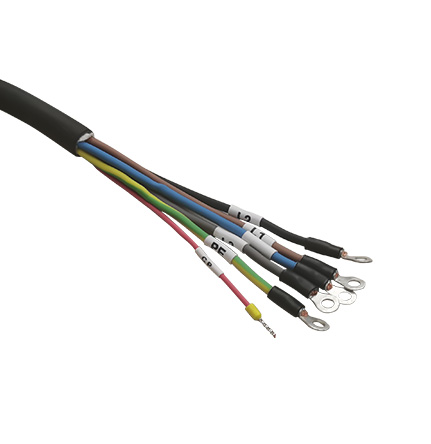

| 熱縮管大小 | 滿足φ6-10mm |
| 熱縮管長度范圍 | 8-20mm可調；裁切公差：±0.5mm |
| 熱縮溫度 | 300±5℃可調 |
| 裁切長度精度 | ±0.5mm |
| 剝皮長度 | 0-20mm可調 |
| 拉皮長度 | 0-20mm可調 |
| 剝皮長度精度 | ±0.2mm |
| 切線剝皮精度 | ±0.1mm |
| 整線一次良率 | ≥98.5% |
| 壓力監控 | 支持 |
| 視覺檢測 | 支持 |
