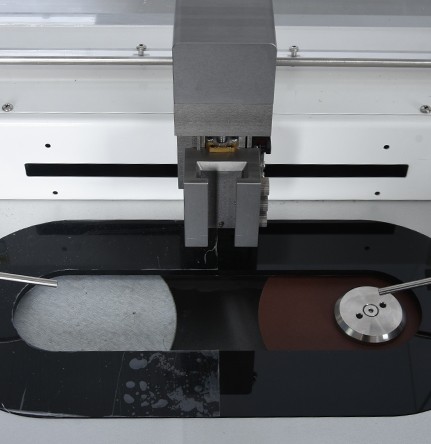

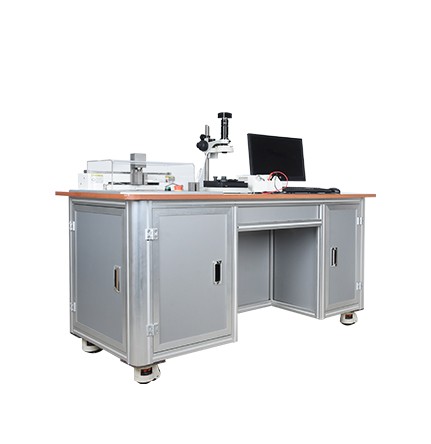

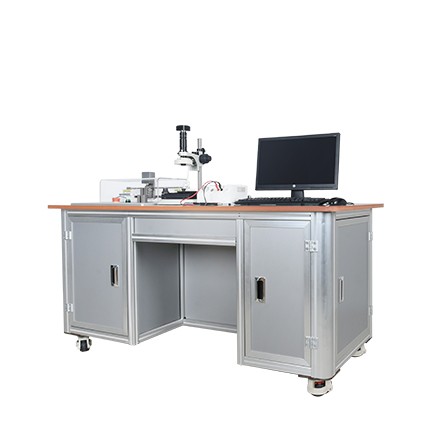

HS-Section6 是新型端子截面分析儀，對線束端子產品而專門研發的一款精密檢測分析設備。整套分析儀 由端子切割、研磨一體系統、腐蝕清洗、斷面圖像采集系統、線束端子圖片測量分析系統等單元組成。切割與研磨全自動完成，使得端子切割與研磨面方向水平面一致；采用日本高清數字成像系統（USB 500萬工業CCD）， 清晰察看端子截面情況，采用日本misumi高精度滾珠絲桿、伺服馬達，能耗低、轉換率高扭矩大，測量精度高、穩定性好；配備了水冷系統在切割過程中產生高熱量，有效確保產品不變形；操作簡易一鍵啟動。適用于線材范圍0.01 - 200mm2(200平方以上可定做)。
功能特點
? 切割與研磨全自動完成，使得端子切割與研磨面方向水平面一致；
? 日本misumi高精度滾珠絲桿傳動技術有效保證切割面的精度；
? 采用伺服馬達，能耗低、轉換率高扭矩大；
? 測量精度高、穩定性好；
? 日本高清數字成像系統（USB500萬工業CCD），清晰察看端子截面；
? 水冷系統在切割過程中產生高熱量，有效確保產品不變形。
| 設備名稱 | 端子截面分析儀 |
| 規格型號 | HS-Section6 |
| 外觀尺寸 | 1800×750×900 mm |
| 重 量 | 約200 KG |
| 系統語言 | 中英文 |
| 工作電壓 | AC220V 50Hz |
| 功 率 | 2500W |
| 切 割 片 | 內徑: 32 mm 外經: 150 mm 厚度: 0.5 mm |
| 切割打磨轉速 | 0- 2800 rpm |
| 顯 微 鏡 | 0.7X~4.5X (連續定倍變焦鏡頭) |
| 變 倍 比 | 6.5 : 1 |
| 工作距離（顯微鏡） | 100mm |
| 切割范圍 | 0.01 - 30mm |
| 移動工作距離（顯微鏡） | 250mm |
| 成像系統 | 500 萬日本高清 CCD 成像系統 |
| 測量精度 | 0.001mm |
| 截面范圍 | 0.01 mm2~400mm2 |
